Rele Termike Diferenciale - Mbrojtje nga Mbingarkesa 12...18 A-Cl 10A - Easy TeSys Bimetal Schneider

Rele Termike Diferenciale - Mbrojtje nga Mbingarkesa 12...18 A-Cl 10A - Easy TeSys Bimetal Schneider
HPEA-LRE21-10395

Përshkrimi

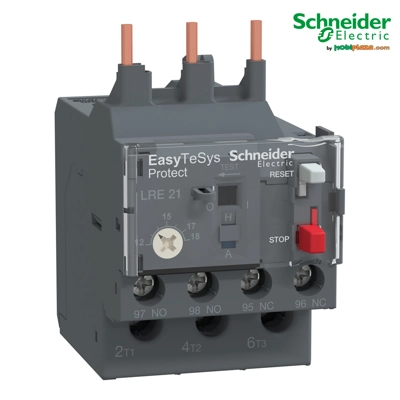

Releja diferenciale termike LRE është projektuar për përdorim me siguresa ose kontaktorë magnetikë GV2 L dhe GV3 L. Ajo ka diapazon të rregullueshëm të mbrojtjes termike prej 12-18 A (50/60 Hz) dhe bën pjesë në klasën e shkarkimit 10A, sipas standardit IEC 60947-4-1. Montimi i saj mund të bëhet direkt në kontaktorët EasyPact TVS me terminale me kapëse vidhos.

Kjo rele mbron motorët nga mbingarkesa dhe humbja e fazës, duke siguruar një fuqi deri në 7.5 kW në 400 V AC. Pajisja ofron rindizje manuale ose automatike, kontakt ndihmës të tripit, si dhe indikator të tripit. Certifikuar sipas standardeve ndërkombëtare (IEC, UL, CSA, CCC, EAC, Marine) dhe në përputhje me Green Premium për RoHS/REACH.

Specifikime teknike
Kryesore
Gama: Easy TeSys
Linja e produktit: Easy TeSys Protect
Lloji i pajisjes: Rele diferenciale termike mbingarkese
Përdorimi i releve: Mbrojtje motori
Ndjeshmëria ndaj humbjes së fazës: 130% e Ir në dy faza, faza e tretë në 0 sipas IEC 60947-4-1
Ngjyra: Gri (RAL 7011)
Karakteristika plotësuese
Përputhshmëria me produktet: LC1E18...38
Lloji i rrjetit: AC
Frekuenca e rrjetit: 50...60 Hz
Mbështetja e montimit:
Nën kontaktor
Në pllakë (me aksesorë specifikë)
Në shinë (me aksesorë specifikë)
Klasa e mbrojtjes termike: Klasa 10A (IEC 60947-4-1)
Funksioni i sinjalizimit: Indikator tripi
Diapazoni i rregullimit të mbrojtjes termike: 12…18 A
Pragu i tripit: 1.14 ± 0.06 Ir (IEC 60947-4-1)
Qëndrueshmëria mekanike
Goditjet: 6 Gn për 11 ms (IEC 60068-2-7)
Vibracionet: 3 Gn (IEC 60068-2-6)
Kontakte ndihmëse
Përbërja: 1 NO + 1 NC
[Ith] Rryma termike konvencionale në ajër të lirë: 5 A për qarkun e sinjalizimit
Tensionet dhe siguresat e lidhura
[Ue] Tensioni i punës: ≤ 690 V AC
Siguresat e rekomanduara:
35 A gG për qarkun e fuqisë
20 A aM për qarkun e fuqisë
5 A gG për qarkun e sinjalizimit
[Ui] Tensioni i izolimit: 690 V (IEC 60947-4-1)
[Uimp] Tensioni i qëndrueshmërisë ndaj impulseve: 6 kV
Kontrolli dhe sinjalizimi lokal
Butoni i kuq: Ndalje
Butoni i gjelbër: Rindizje
Indikator tripi: Po
Temperatura dhe kushte mjedisore
Kompensimi i temperaturës: -20…60 °C
Temperatura e funksionimit:
-20…60 °C pa reduktim të performancës
-20…70 °C me reduktim të performancës
Temperatura e ruajtjes: -60…80 °C
Rezistenca ndaj zjarrit: 850 °C (IEC 60068-2-1)
Forca dielektrike: 6 kV në 50 Hz (IEC 60255-5)
Mbrojtja elektromagnetike: Qëndrueshmëri ndaj impulseve 6 kV (IEC 60801-5)
Lidhjet dhe terminalet
Qarku i fuqisë:
Terminale me kapëse vidhos
Kabllo fleksibël pa fundore: 1.5…6 mm²
Kabllo fleksibël me fundore: 1…4 mm²
Kabllo e ngurtë: 1…6 mm²
Qarku i sinjalizimit:
Kabllo fleksibël pa fundore: 1…2.5 mm²
Kabllo fleksibël me fundore: 1…2.5 mm²
Kabllo e ngurtë: 1…2.5 mm²
Forca e shtrëngimit të vidave:
1.7 N.m për terminalet e qarkut të fuqisë
1.7 N.m për terminalet e qarkut të sinjalizimit
Përmasat dhe pesha
Lartësia: 44.5 mm
Gjerësia: 45 mm
Thellësia: 70 mm
Pesha neto: 0.13 kg
Standardet dhe certifikimet
Standardet: IEC 60947-4-1, IEC 60947-5-1
Certifikimet: EAC
Trajtimi mbrojtës: TH (IEC 60068)
IP: IP20 (IEC 60529)
Njësitë e paketimit
Lloji i paketës: PCE
Numri i njësive për paketë: 1

Përfundim
Releja termike diferenciale Easy TeSys LRE21 është një zgjidhje e besueshme për mbrojtjen e motorëve ndaj mbingarkesës dhe humbjes së fazës. Me montim të lehtë, performancë të lartë dhe certifikime ndërkombëtare, kjo pajisje është ideale për automatizimin industrial dhe aplikimet elektrike profesionale.
