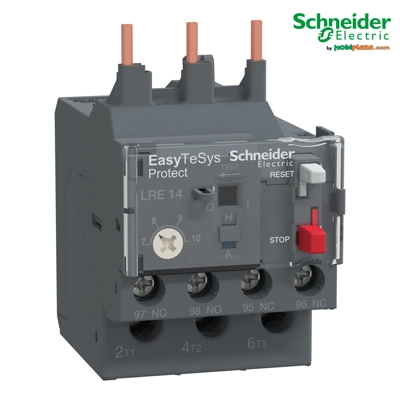

Rele Termike Diferenciale - Mbrojtje nga Mbingarkesa 7...10 A-Cl 10A - Easy TeSys Bimetal Schneider

Rele Termike Diferenciale - Mbrojtje nga Mbingarkesa 7...10 A-Cl 10A - Easy TeSys Bimetal Schneider
HPEA-LRE14-10393


Përshkrimi
Releja LRE është një rele termike diferenciale për mbrojtjen nga mbingarkesa, e përshtatshme për përdorim me siguresa ose siguresa magnetike GV2 L dhe GV3 L. Diapazoni i rregullimit termik është 7-10 A me frekuencë 50/60 Hz dhe klasë shkëputjeje 10A sipas standardit IEC 60947-4-1. Mund të montohet drejtpërdrejt në kontaktorët EasyPact TVS me terminale vidhos. Mbron ngarkesat e pabalancuara dhe motorët me fuqi deri në 4 kW në 400 V AC. Ofron rikthim manual ose automatik, kontakt ndihmës për shkëputje, si dhe tregues shkëputjeje. Projektuar për mbrojtjen e motorëve ndaj mbingarkesave dhe mungesës së fazës, është i certifikuar sipas standardeve të ndryshme ndërkombëtare (IEC, UL, CSA, CCC, EAC, Marine) dhe përputhet me normat Green Premium (RoHS/REACH).

Specifikimet Teknike
Të Dhëna Kryesore
Gama: Easy TeSys
Seria: Easy TeSys Protect
Lloji i pajisjes: Rele termike diferenciale për mbrojtjen nga mbingarkesa
Emërtimi i shkurtuar: LRE
Aplikimi: Mbrojtje motorike
Ndjeshmëria ndaj mungesës së fazës: Shkëputje me 130% të Ir në dy faza, me fazën e tretë në 0 sipas IEC 60947-4-1
Ngjyra: Gri (RAL 7011)
Karakteristikat Shtesë
Përshtatshmëria me produktet: LC1E09...38
Lloji i rrjetit: AC
Frekuenca e rrjetit: 50...60 Hz
Mbështetja e montimit:
Nën kontaktor
Në pllakë, me aksesorë specifikë
Në shinë, me aksesorë specifikë
Klasa e mbrojtjes termike: Klasa 10A sipas IEC 60947-4-1
Funksioni i sinjalizimit: Tregues i shkëputjes
Diapazoni i rregullimit të mbrojtjes termike: 7…10 A
Pragu i shkëputjes: 1.14 ± 0.06 Ir sipas IEC 60947-4-1
Karakteristikat Mekanike dhe Elektrike
Qëndrueshmëri mekanike:
Tronditje: 6 Gn për 11 ms sipas IEC 60068-2-7
Dridhje: 3 Gn sipas IEC 60068-2-6
Përbërja e kontakteve ndihmëse: 1 NO + 1 NC
Rryma termike e ajrit të lirë (Ith): 5 A për qarkun e sinjalizimit
Tensioni i punës (Ue): ≤ 690 V AC
Siguresat e rekomanduara:
20 A gG për qarkun e fuqisë
12 A aM për qarkun e fuqisë
5 A gG për qarkun e sinjalizimit
Tensioni i izolimit (Ui): 690 V sipas IEC 60947-4-1
Tensioni i përballueshëm ndaj impulseve (Uimp): 6 kV
Sinjalizimi lokal: Tregues i shkëputjes
Lloji i kontrollit:
Buton i kuq: Ndërprerja
Buton i gjelbër: Rikthimi
Kompensimi i temperaturës: -20…60 °C
Lidhjet dhe Terminalet
Qarku i fuqisë:
Terminale vidhos: 1 x 1.5…6 mm² (kabllo fleksibël pa kapak)
Terminale vidhos: 1 x 1…4 mm² (kabllo fleksibël me kapak)
Terminale vidhos: 1 x 1…6 mm² (kabllo e ngurtë)
Qarku i sinjalizimit:
Terminale vidhos: 2 x 1…2.5 mm² (kabllo fleksibël me/pa kapak ose e ngurtë)
Forca e shtrëngimit të rekomanduar:
Qarku i fuqisë: 1.7 N·m
Qarku i sinjalizimit: 1.7 N·m
Përmasat dhe Pesha
Lartësia: 44.5 mm
Gjerësia: 45 mm
Thellësia: 70 mm
Pesha neto: 0.13 kg
Mjedisi dhe Certifikimet
Standardet: IEC 60947-4-1, IEC 60947-5-1
Certifikimet e produktit: EAC
Trajtimi mbrojtës: TH sipas IEC 60068
Mbrojtja IP: IP20 sipas IEC 60529
Temperatura e funksionimit:
Pa reduktim: -20…60 °C sipas IEC 60947-4-1
Me reduktim: -20…70 °C
Temperatura e ruajtjes: -60…80 °C
Rezistenca ndaj zjarrit: 850 °C sipas IEC 60068-2-1
Forca dielektrike: 6 kV në 50 Hz sipas IEC 60255-5
Përputhshmëria elektromagnetike: Përballon impulse deri në 6 kV sipas IEC 60801-5
Njësia e Paketimit
Lloji i paketimit: PCE
Numri i njësive për paketë: 1

Përfundim
Releja termike diferenciale Easy TeSys LRE14 është një zgjidhje e besueshme për mbrojtjen e motorëve ndaj mbingarkesës dhe humbjes së fazës. Me montim të lehtë, performancë të lartë dhe certifikime ndërkombëtare, kjo pajisje është ideale për automatizimin industrial dhe aplikimet elektrike profesionale.
